さてさて、知り合いのカブをリストアしてるんですが、ダサくないキャリアが欲しいとの事でしたので作ってみました。

目標は、30kgの玄米を載せられること(^_^;)

まずは材料ですが、いつも通りビバホームで鉄材を買ってきました。
カブが丸っこい形なのでキャリア丸っこくしようと思いましたが、せっかく自作するなら市販品に無いものがいいですよね。

なぜが、角パイプを使ったキャリアってなかなか売って無いんですよね。
特にカブ用は。
ってことで、角パイプを使った痛そうなキャリアにしてみます。

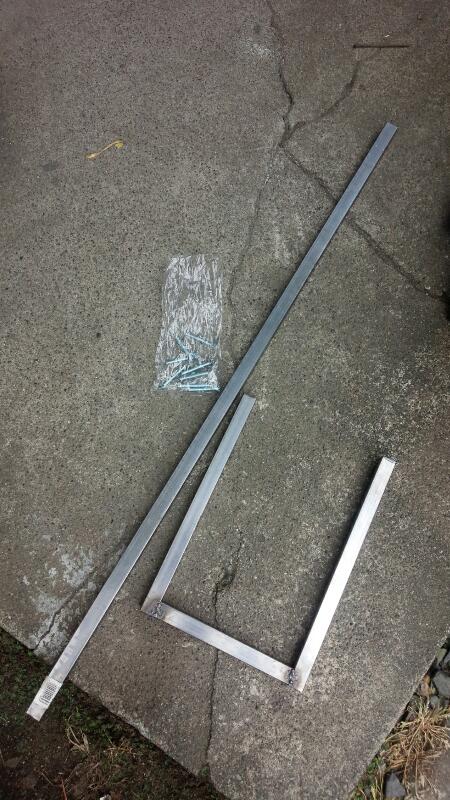

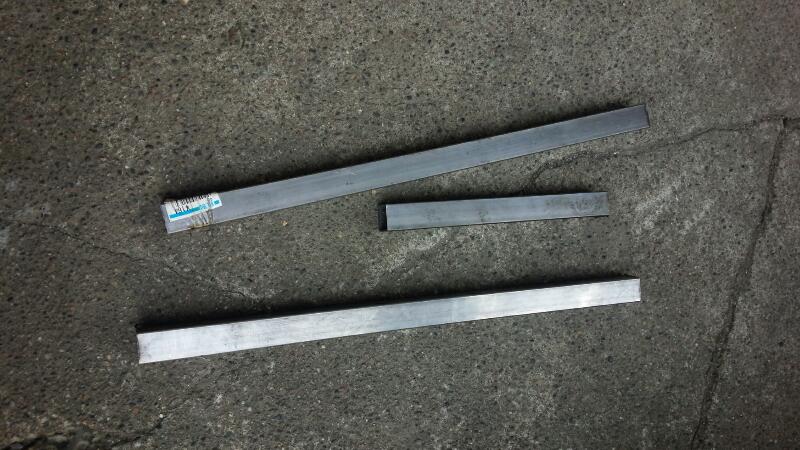

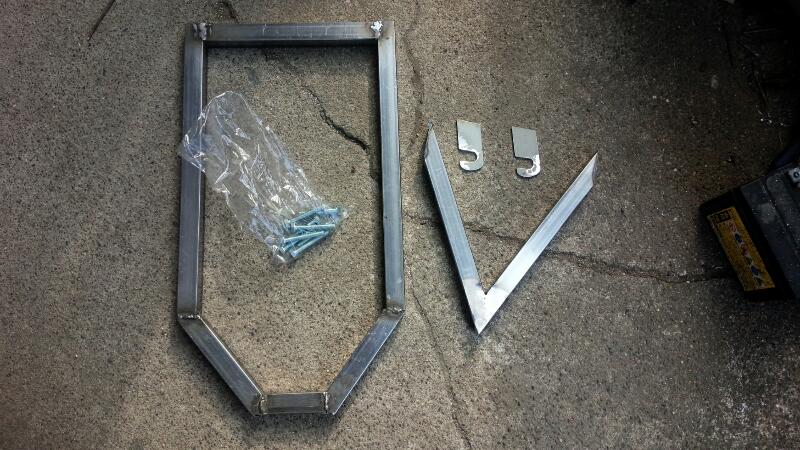

すでにカット済みの写真でごめんなさい。
20mm x 20mm x 4Mの角パイプを買ってきました。

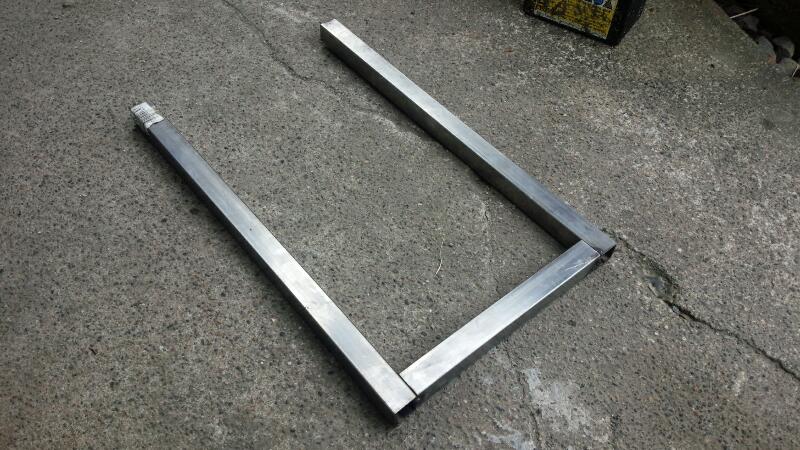

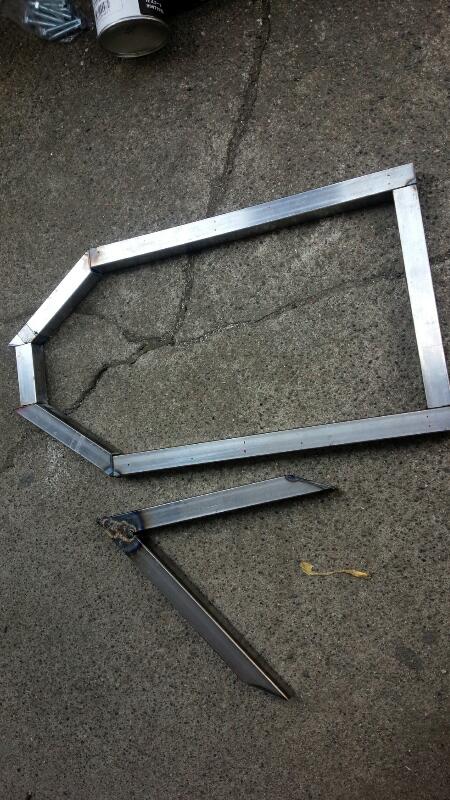

こう組んで、

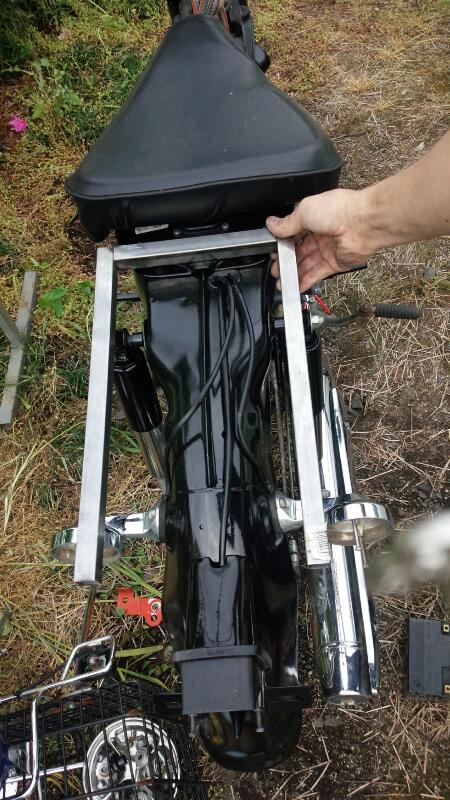

合わせてみる。

新聞屋みたいなはみ出たキャリアはダサいので、シート幅より僅かに狭くしました。
幅は220mmです。


荷掛け紐を掛ける棒は、M6のボルトを使用します。
これまた角張っててカッコイいから(^^;)



だんだん形になってきた(^-^)





溶接して…


磨く…

ひたすらこれの繰り返し(^_^;)

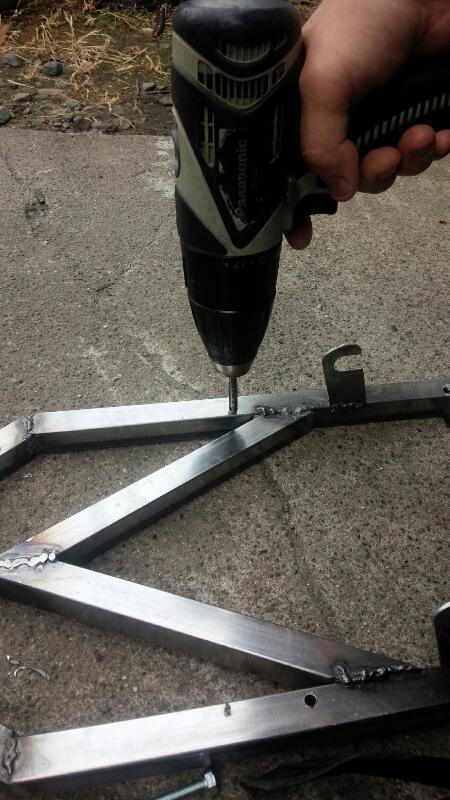

紐を掛ける棒は、タップを切ってから溶接しました。
溶接時に傾いたら情けないし、強度も出せると思ってね。



さて、ティータイム。
これ知ってる？？(^O^)

コーラのような味ですが、粉茶の渋みがあり、なかなか旨いですよ。
涼しさを味わえます。

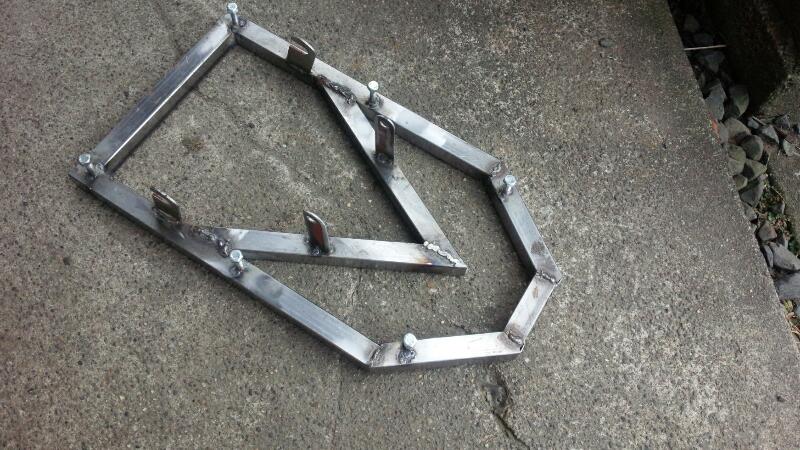

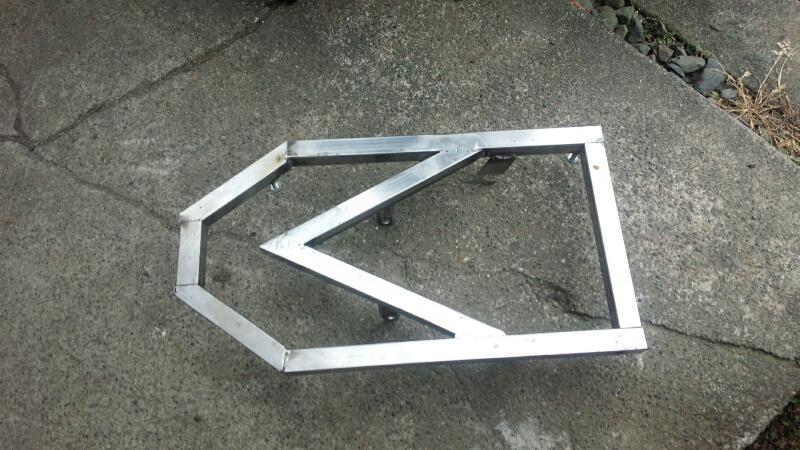

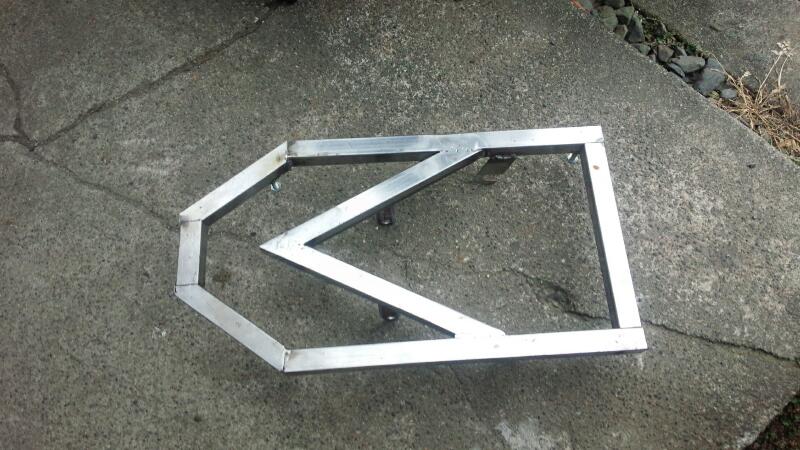

あ、無駄話してる間にここまで出来ました！
ヾ(^▽^)ﾉ

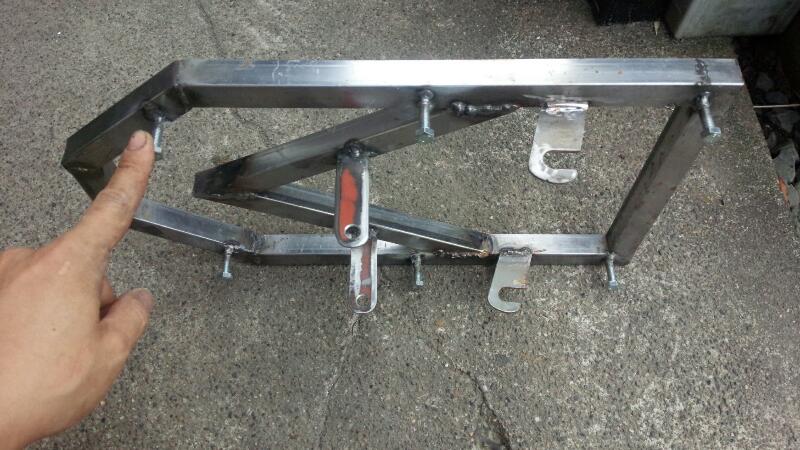

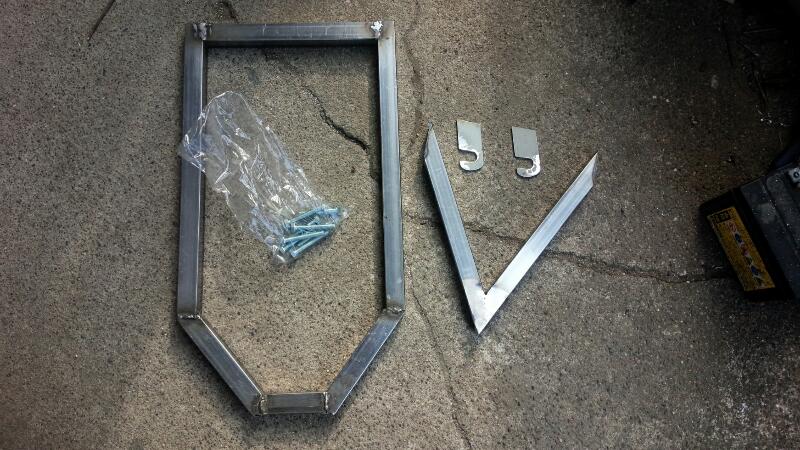

車体へのマウント部は、厚さ2.5mmの鉄板から切り出しました。
庭に転がってた新聞屋仕様のキャリアを参考に、マウント部の形を決めました。



おぉ、かなり厳ついね。。

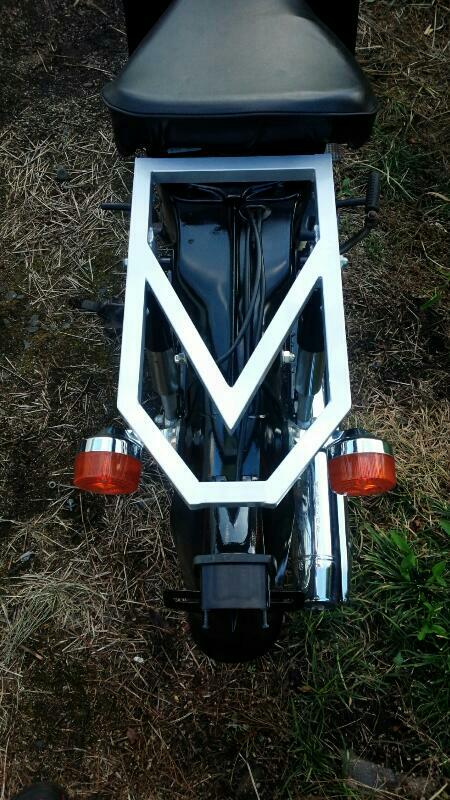

上から見ると、




あとは溶接部をパテ埋めし、塗装するだけです。
板金屋と同じやり方ね。

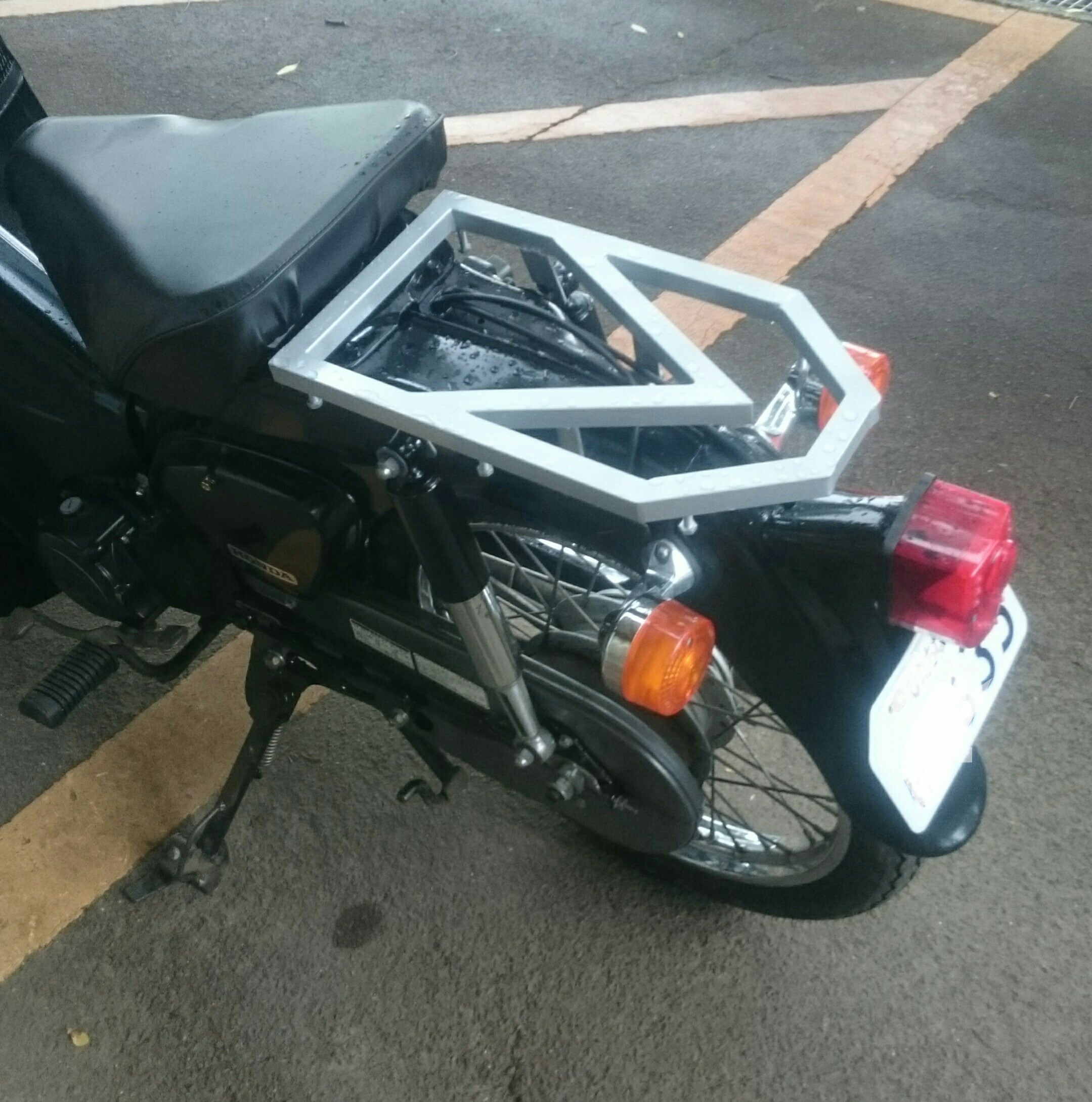

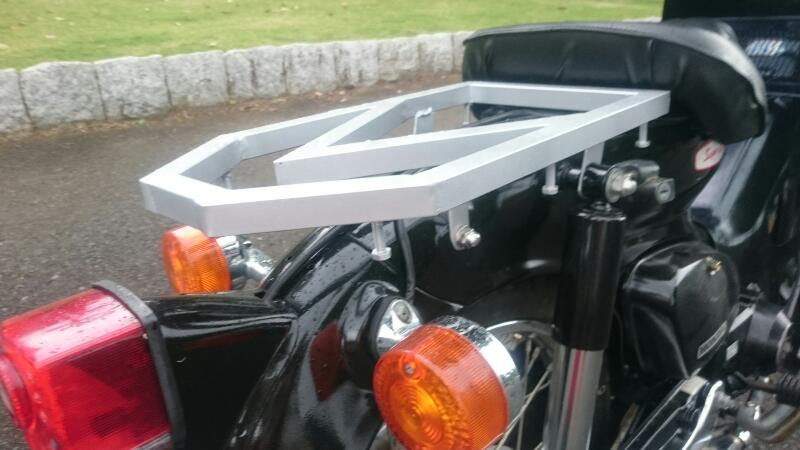

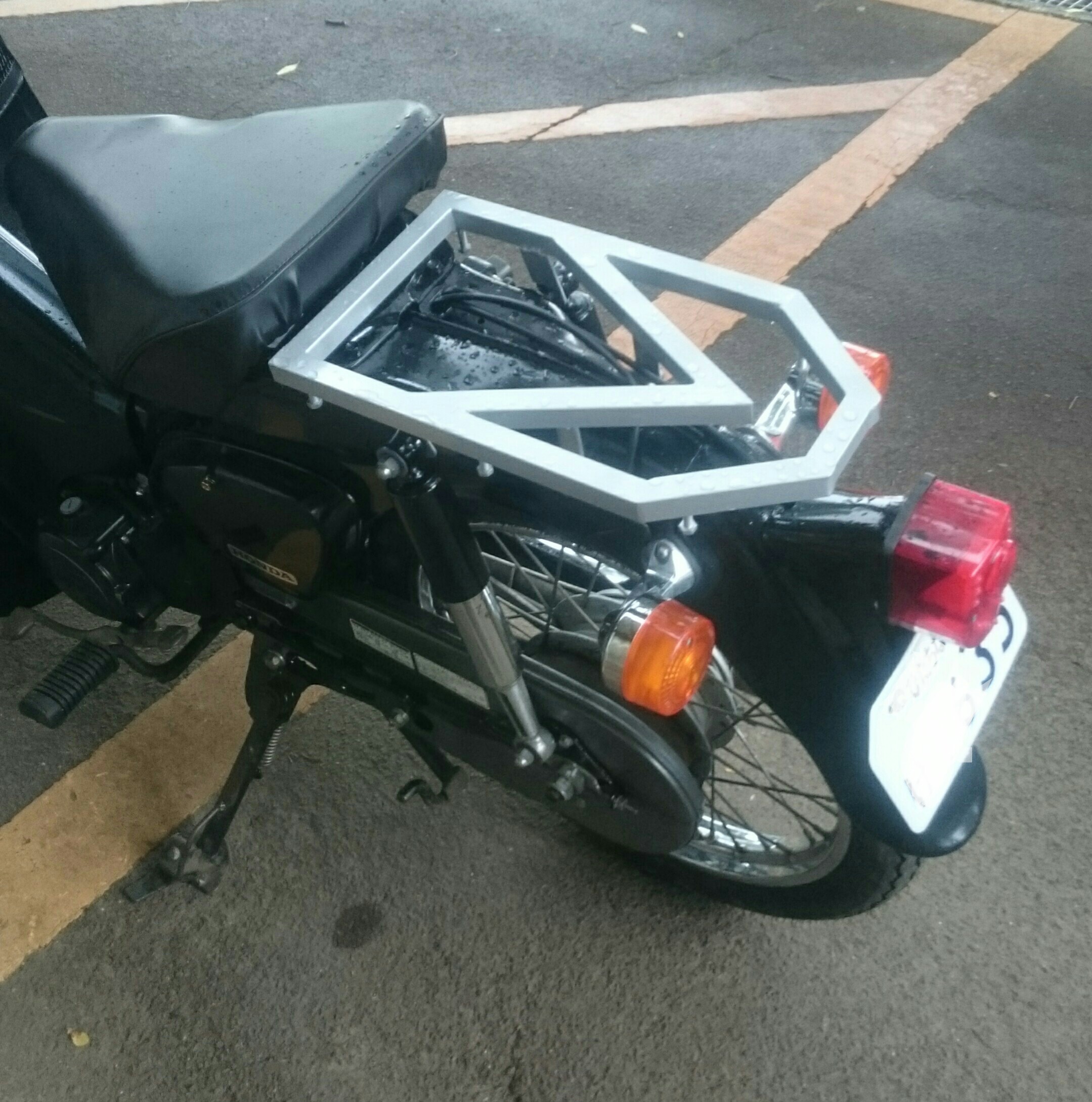

色はブライトシルバーで明るめにしました。

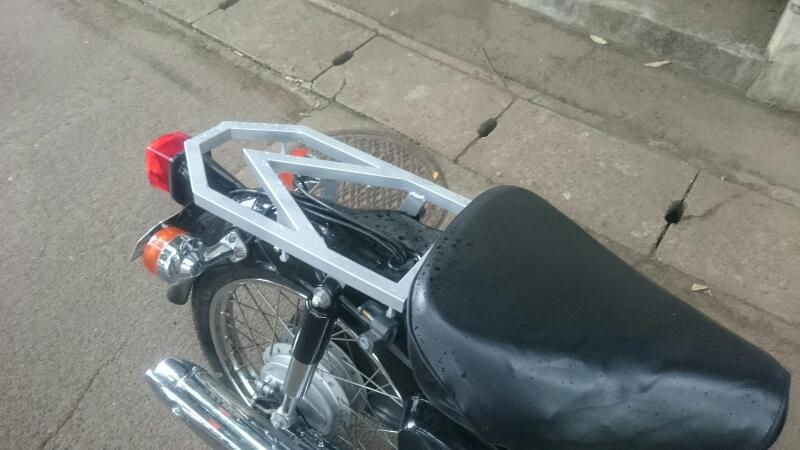

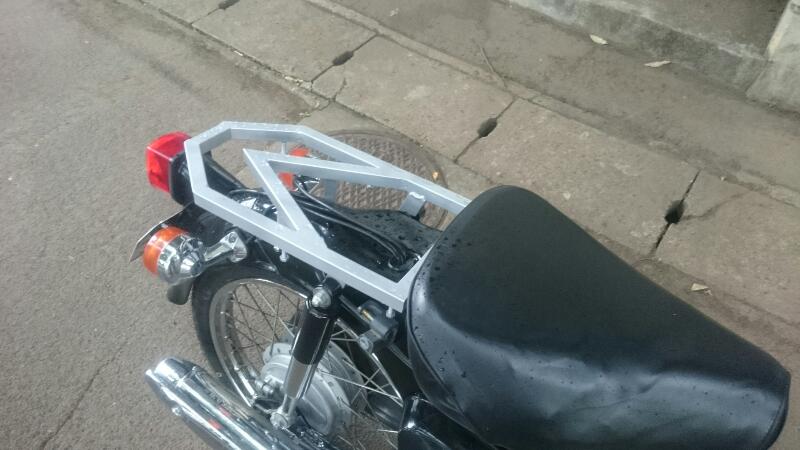

尖ってるねえ(~o~)




空いてる時間を利用して作ったので２週間くらいかかりましたが、総作業時間は5時間位かなぁ。。
