バイク用ホイールバランサーがどうしても欲しくて、でもお金ないし・・・
それにチナ製のじゃ精度が心配だし・・・。

どうせなら時速300kmで走っても安心なタイヤで走りたい・・・
ってことで、ビンボー人によるこだわりのホイールバランサー自作ネタです！

まずは材料のご紹介です♪(^^♪
てんてけてけてけてんてんて～ん♪（3分クッキング風に）

建築用の鉄骨です(^^)/
ビバホームで1000円くらいで買ってきた。
↑写真はもうすでに、寸法を合わせてカット済み(-"-)b
足とかベアリングとかとかとか・・・・・・


肝心のベアリング固定穴です。
1㎜の誤差もなく穴あけが必要です。ｷﾝﾁｮｰｷﾝﾁｮｰ

足を取り付けるための穴を開けて、ナットを溶接します。

こんな感じ↓



調整式の足にすることで、バランス測定時に水平が取れる。


そんで組立て。

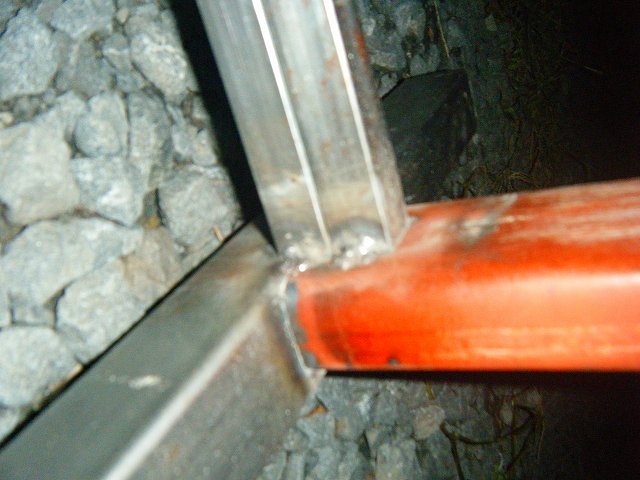

スパッタガードを吹き付けて、仕上がりよく溶接。。
でも溶接の腕が悪いからこんなもん・・・(;´∀｀)




レーザー墨出しと差し金で正確に組み立てました。（ビードが汚いけど）


洗浄⇒さび止め塗装の後、青く塗ってみました(^^)/
今回は粉体塗装をする時間が無かったので、ペンキ（ディープブルーっての）１缶を、エアブラシで吹き付けて塗りました。



ベアリングは直径22mmの日本製の物を、転がり抵抗指定オーダーで4つ購入しました。
裏ルートで4個500円くらいです。

この正確な並び・・・見ていてうっとりします（笑）



シャフトはストレート（？）って店で購入しました。
テーパーカラー付きで2500円くらいだったかな？？


水平器を当ててもレーザー墨出しで見ても、完璧な作りです。。。(;´∀｀)（自我自賛）



ようやく完成し、テストも出来ないまま友人のバイクのタイヤ交換を執行！！

新車から初めてのタイヤ交換で、ピカピカのホイール・・・ｷﾝﾁｮｰｷﾝﾁｮｰ・・・
ZX14Rのホイール。シルバーと黒のツートンのため、シルバーの部分に傷を付けたらごまかせません(;'∀')
黒い部分ならスプレーで塗っちゃえばいくらでも(-_-;)・・・・



まぁ何とかタイヤ交換は終わったんですが、このあとその忍者っぽい友人がライコでバランスを図ってもらったそうでして、気になるその結果は・・・(;'∀')

『完璧にバランス取れてます (^o^)丿』


やったね( *´艸｀)
今回はキンチョーと安心を提供してくれた友人Sに感謝です(^^♪
